muRata村田贴片电容采购必看知识
1666 0 0 2020-04-01
采购muRata村田贴片电容必看知识-很多新采购人员都是通过网上搜索查找，村田代理商，村田供应商，村田电容，村田贴片电容，村田物料代理等关键词，找到公司村田代理商，然而很多采购人员并不熟悉村田贴片电容料号，规格，材质，精度，包装数量等一系列参数。
在于采购人员不了解村田贴片电容知识，下面就是村田电容基础知识讲解！
常规村田贴片电容按材料分为COG(NPO),X7R,Y5V,按照英制标准，其引脚封装通常有： 0201，0402，0603，0805，1206，1210，1812，1825，2225， 3012、3035。
0201，0402，0603，0805，1206为常见封装尺寸的村田贴片电容，容量范围一般在0.5pF~1uF。1210，1812，1825，2225， 3012、3035为大规格村田贴片电容，容量范围在1uF~100uF
常见的封装尺寸英制与公制尺寸对照表如下:
英制 (inch) | 公制 (mm) | 长(L) (mm) | 宽(W) (mm) | 高(t) (mm) | a (mm) | b (mm) |
0201 | 0603 | 0.60±0.05 | 0.30±0.05 | 0.23±0.05 | 0.10±0.05 | 0.15±0.05 |
0402 | 1005 | 1.00±0.10 | 0.50±0.10 | 0.30±0.10 | 0.20±0.10 | 0.25±0.10 |
0603 | 1608 | 1.60±0.15 | 0.80±0.15 | 0.40±0.10 | 0.30±0.20 | 0.30±0.20 |
0805 | 2012 | 2.00±0.20 | 1.25±0.15 | 0.50±0.10 | 0.40±0.20 | 0.40±0.20 |
1206 | 3216 | 3.20±0.20 | 1.60±0.15 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
1210 | 3225 | 3.20±0.20 | 2.50±0.20 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
1812 | 4832 | 4.50±0.20 | 3.20±0.20 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
2010 | 5025 | 5.00±0.20 | 2.50±0.20 | 0.55±0.10 | 0.60±0.20 | 0.60±0.20 |
2512 | 6432 | 6.40±0.20 | 3.20±0.20 | 0.55±0.10 | 0.60±0.20 | 0.60±0.20
|

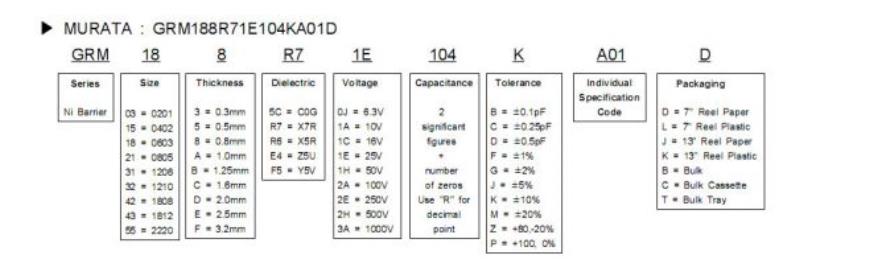

(例如)GRM 18 8 R7 1C 225 K E15 D
GRM——镀锡电极品(普通贴片陶瓷电容)
常用的村田电容就是GRM普通贴片陶瓷电容与GNM普通贴片排容。
18——尺寸(长*宽)(1.6*0.8mm)
国内通用尺寸表示是(长*宽)1.6*0.8mm(单位为mm).国际上通用尺寸表示是用英0603(单位为inch)，
村田的常用代码有03,15,18,21,31,32,42,43,55等,具体的对应值如下:
03----0.6*0.3mm----0201 15----1.0*0.5mm----0402 18----1.6*0.8mm----0603 21----2.0*1.25mm----0805
31----3.2*1.6mm----1206 32----3.2*1.5mm----1210 42----4.5*2.0mm----1808 43----4.5*3.2mm----1812
55----5.7*5.0mm----2220
8——表示厚度(T)(0.8mm)
常用厚度村田代码有5,6,8,9,B,C,E等,具体的对应值如下:
5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mm
R7 ——表示材质(X7R)
常用材质村田代码有5C，R6，R7，F5等，具体的对应值如下：
5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V
5C工作温度是-55度——+125度，温度系数是0+-30ppm/度;
R6工作温度是-55度——+85度，温度系数是+-15%;
R7工作温度是-55度——+125度，温度系数是+-15%;
F5工作温度是-30度——+85度。温度系数是+22,-82%
100pf以下小容值的一般采用5C材质,100PF——1uf的一般采用R7材质，1uf以上一般采用R6材质，精度要求不高的一般采用F5材质。材质的选用直接影响到电容值的精度与耐温度情况。
1C——表示额定电压(DC16V)
常用电压村田表示有0J，1A，1C，1E，1H等，对应值如下：
0J------6.3V 1A------10V 1C------16V 1E-----25V 1H-----50V
225——表示静电容量(2.2UF)
由3位字母数字表示，单位为皮法(pF)。第1位和第2位数字为有效数字，第3位数字表示有效数字后的0的个数，有小数点时以大写字母“R”表示，此时所有数字均为有效数字。
比如：R50表示0.50也就是0.5pF;1R0表示1.0pF;101表示100pF(也就是前2位10为有效数字.第3位1为前面10有效数字后0的个字为1个.也就是100pF)
1微法(UF)=1000纳法(NF) 1纳法(NF)=1000皮法(pF)
K ——表示静电容量允许偏差(+-10%)
静电容量允许偏差，也就是常说的档位、精度(+-10%)
常用档位有B、C、D、J、K、M、Z,具体对应值如下:
B=+-0.1pF C=+-0.25pF D=+-0.5pF J=+-5% K=+-10% M=+-20% Z=+80,-20%
正常5C材质的精度可做到B、C、D、J档;R6、R7材质的精度可做到K、M档;F5材质精度是Z档。
E15——个别规格代码 (可忽略，不重要)
D——包装方式(直径180mm纸带编带盘装)
常用包装方式有L、D、B等，具体方式如下：
L表示直径180mm的压纹带(塑料)编带盘装;D表示直径180mm纸带编带盘装;B表示散袋装
