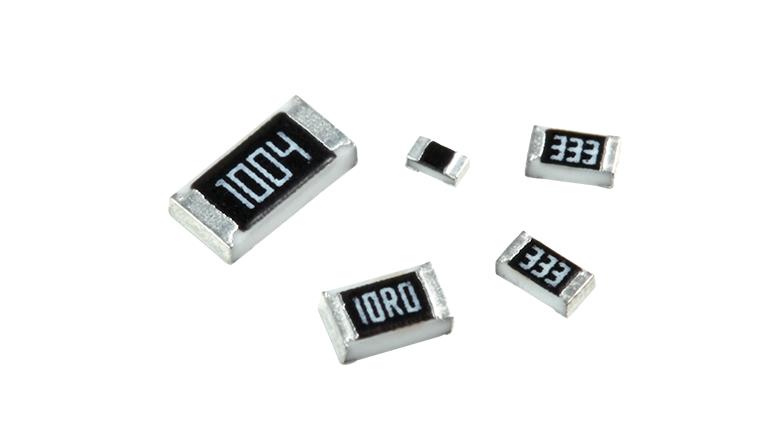

国巨/厚声/风华/三星/贴片电阻阻值标注方法
2774 0 0 2020-06-10
1.E-24标记方法
E-24标记方法有两个有效数字,精度为±2%(-G),±5%(-J)和±10%(-K)
(1)通用电阻标记
XXYXX代表基数,Y代表索引
例如
470=47Ω
103=10kΩ
224=220kΩ
(2)电阻标记小于10欧姆
使用R代表电阻小数点(以欧姆为单位),使用m代表电阻小数点(以毫欧为单位)
例如
1R0=1。0Ω
R20=0.20Ω
5R1=5。1Ω
R007=7.0mΩ
4m7=4.7mΩ
2.E-96标注方法
E-96标记方法具有三个有效数字,精度为±1%(-F)
(1)通用电阻标记
XXXYXXX代表基数,Y代表索引
例如
4700=470Ω
1003=100kΩ
2203=220kΩ
(2)电阻标记小于10欧姆
使用R代表电阻小数点(以欧姆为单位),使用m代表电阻小数点(以毫欧为单位)
例如
1R00=1.00Ω
R200=0.200Ω
5R10=5。10Ω
R007=7.0mΩ
4m70=4。70毫欧
(3)E-96MultiplierCode注释方法
XXY
XX代表基数的代码,具体值可从MultiplierCode表中找到
Y代表索引的代码,具体值也应在MultiplierCode表中找到
例如:
18A=150Ω
02C=10。2kΩ
