贴片电容识别方法
1936 0 0 2020-11-27

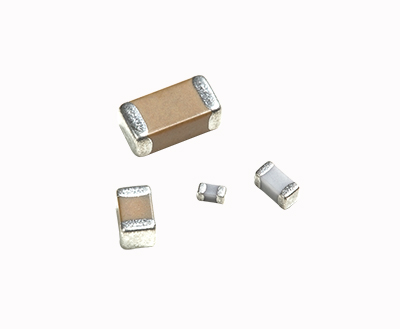

贴片电容是最常使用的被动元器件之一。因为贴片铝电解电容和贴片钽电容的本体表面都有标示，因此提问题的人应该说的是片式叠层陶瓷电容器，也就是MLCC，虽然行业叫法不同但是本质都是一样的，也由于行业习惯，片式叠层陶瓷电容器我们用贴片电容来取代。
贴片电容的命名，国内和国外的产家有一些区别但所包含的参数是一样的
贴片电容的命名所包含的参数：
1、贴片电容的尺寸（0201 0402 0603 0805 1206 1210 1808 1812 2220 2225
2、贴片电容的材质（COG X7R Y5V Z5U RH SH
3、要求达到精度（±0.1PF±0.25PF±0.5PF 5% 10%、20%）
4、电压 4V 6.3V 10V 16V 25V 50V 100V 250V 500V 1000V 2000V 3000V
5、容量 0PF-100UF
6、端头的要求 N表示三层电极
7、包装的要求 T表示编带包装，P表示散包装）
国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）依次分别代表名称、资料、分类和序号。
第一部分：名称，用字母表示，电容器用C
第二部分：资料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的资料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它资料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介
贴片电容识别：
贴片电容识别可以按这两种指标：1、大小(f);2、耐压值(V)。
数学计数法：标值104，容量就是：10X10000pf=0.1uf.如果标值473，即为47X1000pf=0.047uf。(后面的4、3，都表示10的多少次方)。又如：332=33X100pf=3300pf。
电容器耐压的标注有一种是采用一个数字和一个字母组合而成。数字表示10的幂指数，字母表示数值，单位是V(伏)。
字母： A B C D E F G H J K Z
耐压值： 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 9.0
贴片电容的命名：
0805CG102J500NT
0805指该贴片电容的尺寸大小，这是用英寸来表示的08表示长度是0.08英寸（换算成mm=0.08*25.40=1.96mm05表示宽度为0.05英寸（换算成mm=0.05*25.40=1.225mm
CG表示生产电容要求用的材质，
102指电容容量，前面两位是有效数字、后面的2表示有多少个零102=10102也就是=1000PF
J要求电容的容量值达到误差精度为5%,介质资料和误差精度是配对的
500要求电容承受的耐压为50V同样500前面两位是有效数字，后面是指有多少个零。
N指端头材料，现在一般的端头都是指三层电极（银/铜层）镍、锡
T指包装方式，T表示编带包装，B表示塑料盒散包装
