国巨贴片电容命名规则
1595 0 0 2020-11-27
1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。
在线客服
1595 0 0 2020-11-27

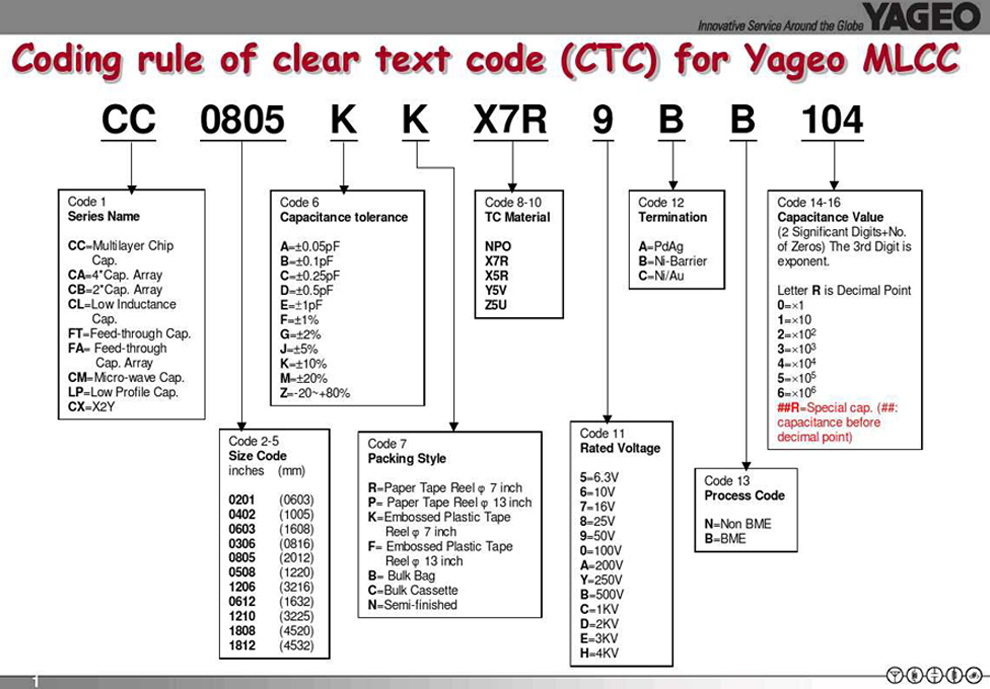

1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。国巨贴片电容的命名所包含的参数有贴片电容的尺寸、容值精度、贴片电容的材质、电压、电容容量、端头材料以及包装要求。例如：国巨贴片电容：CC 0805 J R NPO 9 B N 101CC：表示国巨电容系列名称——多层陶瓷贴片电容。国巨电容的系列还有CA（表示排容），CH（表示高频电容）等等。0805：表示尺寸，长度为0.08英寸，宽度为0.05英寸。此外，常见的电容尺寸还有0201，0402，0603，1206，1210，1808，1812等。J：表示电容容量的误差精度为±5%；另外B=±0.1PF,C=±0.25PF,D=±0.5PF,F=±1PF,G=±2PF,K=±10%,M=±20%,Z=-20%~+80%。R：表示7寸盘纸带包装。 此外还有P = Paper tape reel ϕ 13 inch （纸带卷ϕ13英寸）K = Embossed plastic tape reel ϕ 7 inch（模压塑料磁带卷ϕ7英寸）F = Embossed plastic tape reel ϕ 13 inch. （模压塑料磁带卷ϕ13英寸）B = Bulk Bag C = Bulk Cassette（散装盒）NPO：表示电容材质。此外，常用的电容材质还有X5R,X7R,Y5V，Z5U。9：表示电压为50V4=4V, 5=6.3V, 6=10V, 7=16V, 8=25V, 0=100V, A=200V, B=500V, C=1KV, D=2KV, E=3KV等（注意：100V是用数字0表示，不是字母O）B：表示端头材料是镍电极。Ni--Barrier 另外还有A = PdAg表示钯银N：表示NPO。N = Non BME B = BME101：表示容值，前面两个数字为有效数字，第三个数字表示有几个零。101=100PF, 102=1000PF, 103=10,000PF……以此类推。1法拉(F)= 1000毫法(mF)＝1000000微法(μF)
