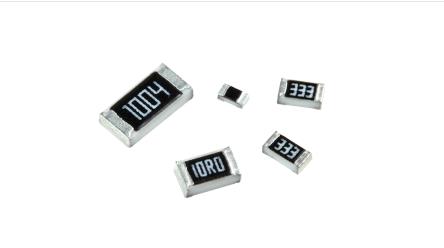

常规厚膜片式电阻器特性测试方法
1201 0 0 2020-11-27
常规厚膜片式电阻器特性测试方法:
阻值量测使用高精度阻值量测设备，依四线式进行接线量测，测量电压建议值如下.阻值 量测电压
1Ω~100Ω 0.3V
100Ω~1KΩ 1V
1KΩ~10KΩ 3V
10KΩ~100KΩ 10V
100KΩ~1MΩ 25V
1MΩ~10MΩ 50V
10MΩ 以上 100V
额定电压
额定电压计算公式为：E= RP
E：额定电压 (V)
P：额定功率 (W) R：电阻阻值 (ohm)
依此公式计算出的额定电压 E，如超过表 3.1 中的最大工作电压，则此电阻的额定电压为最大工作电压。
