贴片电阻的焊接方法
2007 0 0 2020-11-30
贴片电阻的焊接，贴片电阻是电子元器件之中常见的一种元件，可进行大批量加工，而被广泛应用在各个领域中。但是，贴片电阻的正式投入使用之前，都是需要进行焊接工作的。那么贴片电阻怎么焊接呢？
1、预热
将焊锡机接上电源，将电烙铁预热。
2、识别

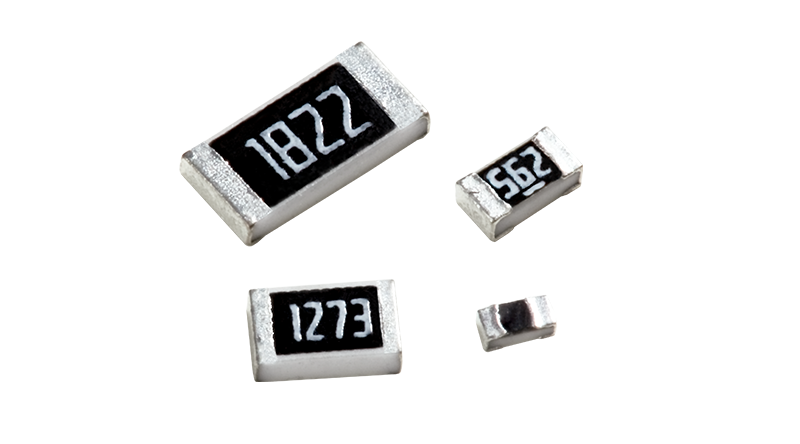

贴片电阻的焊接方法大致是一样的，焊接点也很相似都是平 铺的两个接触点，但接触点中间有一条白线用以区分电阻的焊接点。贴片电阻的体积都很小，有的仅有两三根头发大而已。 电阻一般都是黑色的，在背面商标有相应的数字代表其规格。在电路板上也会有相应标识标出其位置。如在相应的电阻焊接点旁边标有 “R+数字” ，对应焊接上即可。
3、定位
先用电烙铁熔一点焊锡到其中一个焊接点，再用镊子夹取贴片电阻放置焊接点上，再用电烙铁熔化刚点上去的焊锡，使电阻的一端先焊接上，固定电阻。注意：电阻要正放在两个焊接 点正中间，若偏差比较大，要用烙铁再次熔化焊锡，微调电阻的位置使其正对中间即可。
4、焊接
先融一些焊锡到烙铁头尖端，再点去焊 接点的另外一段即可。
5、修饰
在焊接好贴片电阻后，观察其焊接点 是否合格美观。若不合美观，则应再焊， 在点适当松香，使焊锡表面圆润。
6、清洗
取绿豆大的棉花团，用镊子夹住，蘸取 95%酒精电路板表面的松香洗净。
