风华高科贴片电容标签型号规格对照表
6395 0 0 2020-12-15

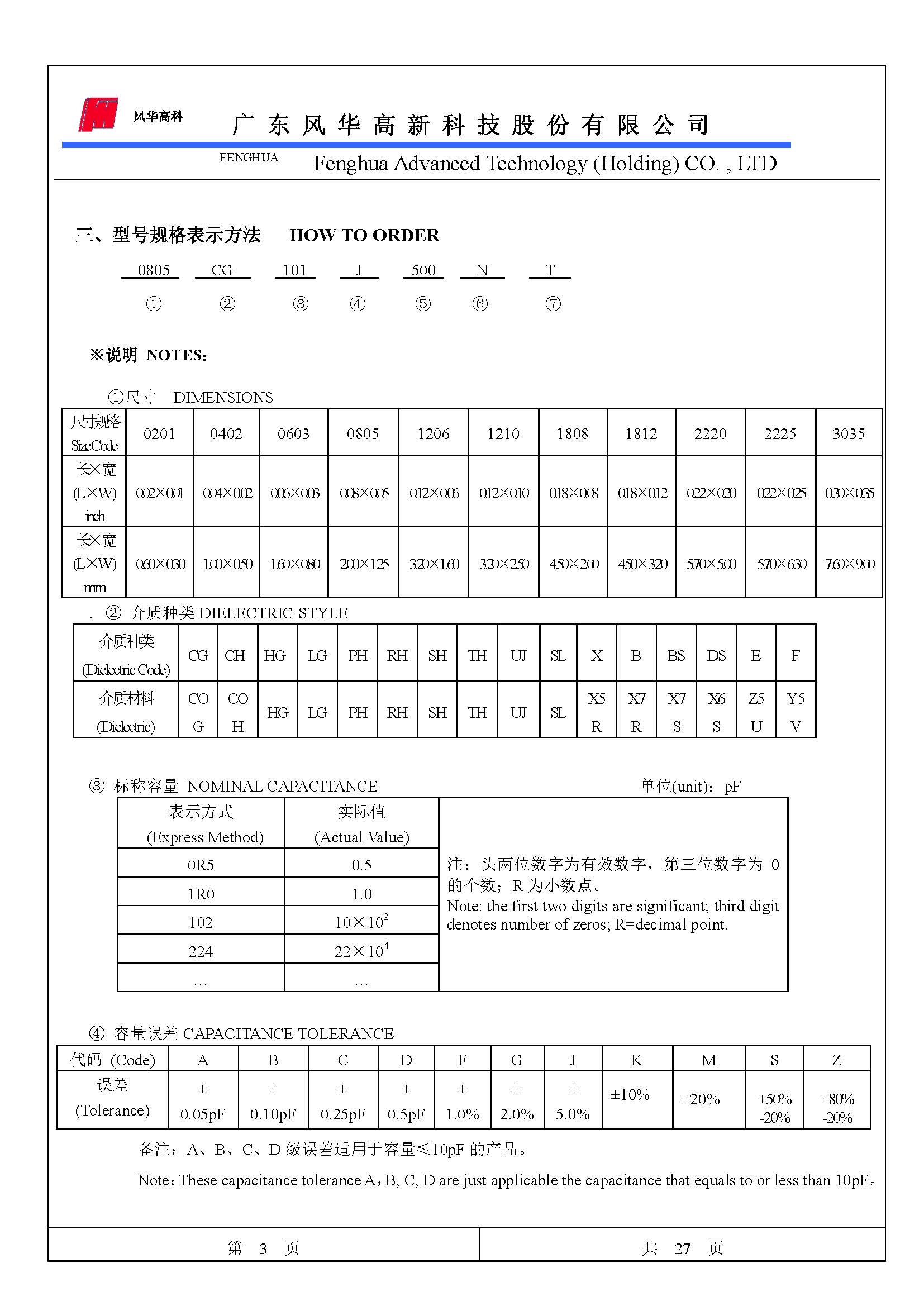

风华高科贴片电容标签型号规格对照表方法如下：
1、封装尺寸：贴片电容的封装有：0201 、0402、0603、0805、1206;、1210、1802、1812、2220、2225、3035
2、介质种类：介质种类。由贴片电容介质及特性介绍我们贴片电容的所谓介质实际上是该电容的代表着工作温度。介质不同工作温度不同。风华通用型贴片电容介质有5种，分别用CG(c0g或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)表示。
3、标称容量代号(单位：PF)： 101：标称阻值为100pf，标称容量采用E-24标准的三位数表示法或E-96标准四位数表示法，前两位是有效数字(E-96四位数表示法中，前三位是有效数字)，最后一位是有效数字后零的个数。
4、电容值误差精度代号： F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pf)、B(±0.10pf)、D(±0.50pf)
5、额定工作电压：三位数表示法，500表示50V;501表示500V，6R3表示6.3V。
6、端头电极种类：通用型贴片电容一般都是采用N(银或铜层/镍层/锡层三层电镀端头)，另外两种团头类型有 S(纯银端头)、C(纯铜端头)。
