片状电容器的电压和尺寸之间的区分
1182 0 0 2020-12-16
片状电容器的电压和标度之间的差异：
有两种表示片状电容器尺寸的方法，一种以英寸表示，另一种以毫米表示。 贴片电容器的系列型号为：0402、0603、0805、1206、1812、2010、2225、2512是英寸符号。 04？ 表示长度是0.04？ 英寸和02？ 表示宽度为0.02？ 英寸。 其他人可以用相同的方式理解。
片状电容器具有中压和高压片状电容器和普通片状电容器。 串联电压为6.3V，10V，16V，25V，50V，100V，200V，500V，1000V，2000V，3000V，4000V。 片式电容器的材料按常规划分。 共有三种类型，NPO，X7R和Y5V。

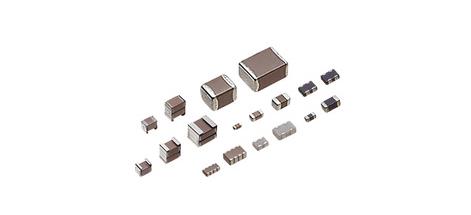

贴片电容器
NPO，这种材料具有最稳定的电性能，并且几乎不随温度，电压和时间而变化。 它适用于具有低损耗和稳定性要求的高频电路。 容量精度约为5％，但是这种材料只能用于较小的容量，即传统的100PF或更小，100PF-1000PF？ 也可以生产，但价格较高。
X7R材料制成的片状电容器的稳定性不如NPO，但容量却高于NPO材料，并且容量精度约为10％。 这种类型的介质的Y5V电容器稳定性较差，容量偏差约为20％，并且对温度和电压更敏感，但是这种材料可以实现高容量，价格低廉，适合小型化 温度变化。 在电路中。
