Murata村田贴片电容在电气领域的作用
1282 0 0 2021-04-14
村田贴片电容被广泛应用。与此同时，贴片电容作为一种无源元件，在电源电路中经常使用的功能有：实现旁路、去藕、滤波、储能等方面的作用，在信号电路中的主要作用有耦合、振荡/同步和时间常数等。以下我们将分别对这些作用进行说明。

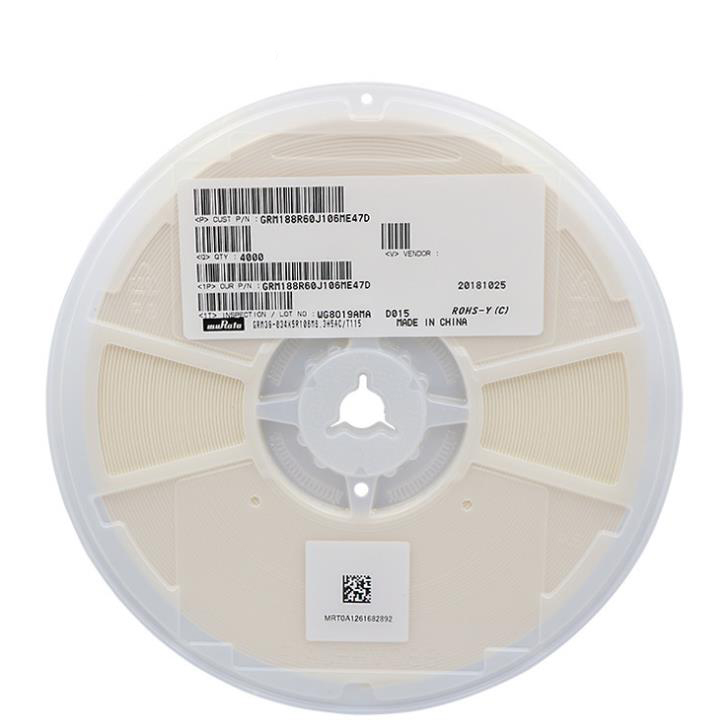

村田贴片电容:
1.电源电路中的滤波功能:滤波是贴片电容功能的重要组成部分。几乎所有的电源电路都会用到。理论上(即假设电容器是纯电容器)，电容器越大，阻抗越小，通过的频率越高。但实际上超过1uF的电容器大多是电解电容器，具有很大的电感成分，所以频率高后阻抗会增加。有时候会看到一个电容量大的电解电容器并联一个小电容器，大电容器通过低频，小电容器通过高频。电容器的作用是通过高阻低，通过高频低频。电容器越大，低频越容易通过，电容器越大，高频越容易通过。具体用于滤波，大电容器(1000uF)滤低频，小电容器(20pF)滤高频。
把滤波器比作池塘。因为电容器两端的电压不会突变，所以可以看出，信号频率越高，衰减就越大，可以形象地说，电容器就像一个池塘，不会因为几滴水的加入或蒸发而改变水量。将电压的变化转化为电流的变化，频率越高，峰值电流就越大，从而缓冲电压。滤波器是充放电的过程。
2、旁路电容电容器是为本地设备提供能量的储能设备，可以使稳压器的输出均匀化，减少负载需求。就像小型充电电池一样，旁路电容器可以充电并放电到设备上。为了最大限度地降低阻抗，旁路电容器应尽可能靠近负载设备的供电电源脚和地管脚。这可以很好地防止输入值过大引起的地电位置上升和噪音。地弹是地面连接处通过大电流毛刺时的电压降。
3、去藕，也叫解藕。就电路而言，总能分为驱动源和被驱动负荷。若负载电容较大，则驱动电路应将电容充放电，以完成信号跳变，当上升沿较陡时，电流较大，因此驱动电流会吸收较大的电源电流，因为电路中的电感、电阻(尤其是芯片管脚上的电感，会产生反弹)，这种电流实际上是一种噪音，会影响前级的正常工作，即耦合。
除藕电容器起到电池的作用，满足驱动电路电流的变化，避免相互耦合的干扰。结合旁路电容器和除藕电容器更容易理解。旁路电容器实际上也是除藕的，但旁路电容器一般是指高频旁路，即提高高频开关噪声的低阻抗防泄路径。高频旁路电容器一般较小，谐振频率一般为0.1u、0.01u等，除耦电容器一般较大，为10uf或更大，根据电路中的分布参数和驱动电流的变化大小确定。旁路是将输入信号中的干扰作为过滤对象，而除藕是将输出信号的干扰作为过滤对象，防止干扰信号返回电源。这应该是他们的本质区别。
村田贴片电容:
1.电源电路中的滤波功能:滤波是贴片电容功能的重要组成部分。几乎所有的电源电路都会用到。理论上(即假设电容器是纯电容器)，电容器越大，阻抗越小，通过的频率越高。但实际上超过1uF的电容器大多是电解电容器，具有很大的电感成分，所以频率高后阻抗会增加。有时候会看到一个电容量大的电解电容器并联一个小电容器，大电容器通过低频，小电容器通过高频。电容器的作用是通过高阻低，通过高频低频。电容器越大，低频越容易通过，电容器越大，高频越容易通过。具体用于滤波，大电容器(1000uF)滤低频，小电容器(20pF)滤高频。
把滤波器比作池塘。因为电容器两端的电压不会突变，所以可以看出，信号频率越高，衰减就越大，可以形象地说，电容器就像一个池塘，不会因为几滴水的加入或蒸发而改变水量。将电压的变化转化为电流的变化，频率越高，峰值电流就越大，从而缓冲电压。滤波器是充放电的过程。
2、旁路电容电容器是为本地设备提供能量的储能设备，可以使稳压器的输出均匀化，减少负载需求。就像小型充电电池一样，旁路电容器可以充电并放电到设备上。为了最大限度地降低阻抗，旁路电容器应尽可能靠近负载设备的供电电源脚和地管脚。这可以很好地防止输入值过大引起的地电位置上升和噪音。地弹是地面连接处通过大电流毛刺时的电压降。
3、去藕，也叫解藕。就电路而言，总能分为驱动源和被驱动负荷。若负载电容较大，则驱动电路应将电容充放电，以完成信号跳变，当上升沿较陡时，电流较大，因此驱动电流会吸收较大的电源电流，因为电路中的电感、电阻(尤其是芯片管脚上的电感，会产生反弹)，这种电流实际上是一种噪音，会影响前级的正常工作，即耦合。
除藕电容器起到电池的作用，满足驱动电路电流的变化，避免相互耦合的干扰。结合旁路电容器和除藕电容器更容易理解。旁路电容器实际上也是除藕的，但旁路电容器一般是指高频旁路，即提高高频开关噪声的低阻抗防泄路径。高频旁路电容器一般较小，谐振频率一般为0.1u、0.01u等，除耦电容器一般较大，为10uf或更大，根据电路中的分布参数和驱动电流的变化大小确定。旁路是将输入信号中的干扰作为过滤对象，而除藕是将输出信号的干扰作为过滤对象，防止干扰信号返回电源。这应该是他们的本质区别。
4.储能电容器通过整流器收集电荷，通过变换器引线将储存的能量传递到电源的输出端。铝电解电容器常用于电压额定值为40~450VDC、电容值为220~150000uF的电解电容器。根据不同的电源要求，设备有时采用串联、并联或组合的形式。对于功率级超过10KW的电源，通常采用较大的罐式螺旋端子电容器。
