华新科贴片电容命名规则
1113 0 0 2021-08-31
华新科贴片电容命名规则对照表,对于很多用户有需要一份华新科电容对照表，华新科walsin品牌在电子元器件也是知名品牌之一，被很多厂家所熟知，超翔电子专业销售华新科电容，华新科电阻等一系列华新科产品，型号规格齐全，现货库存，价格合理，欢迎咨询合作！

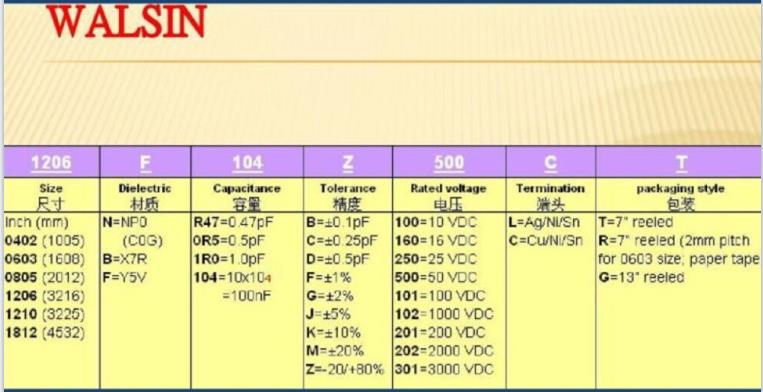

下面是华新科电容命名规则图：供大家参考：
华新科贴片电容命名规则：
例如型号：1206 B 104 K 500 C T
例如型号：1206 B 104 K 500 C T
1206尺寸
英寸（毫米）
0201（0603）0402（1005）0603（1608）0805（2012）
1206（3216）1210（3225）1812（4532）
1206（3216）1210（3225）1812（4532）
B电介质
N = NP0（C0G）B = X7R F = Y5V X = X5R S = X6S
104容值电容两个重要数字后跟没有。 零。 和R代替小数点。
例如。：
0R5 = 0.5pF
1R0 = 1.0pF
104 = 10x104
= 100nF
K 公差
A =±0.05pF B =±0.1pF C =±0.25pF D =±0.5pF F =±1％
G =±2％ J =±5％ K=±10％ M =±20％ Z = -20 / + 80％
500 额定电压
两个重要数字后跟没有。 零。 和R代替小数点。
4R0 = 4 VDC 6R3 = 6.3 VDC 100 = 10伏直流 160 = 16伏直流 250 = 25伏直流 500 = 50伏直流 101 = 100 伏直流
C终止
C =铜/镍/锡
T包装方式
T = 7英寸R = 7英寸（2毫米）间距为0603尺寸;纸胶带 G = 13英寸
