TDK车规电容CGA 系列：
一般 (Up to 75V)
Type: CGA1/0603 [EIA 0201]、CGA2/1005 [EIA 0402]、CGA3/1608 [EIA 0603]、
CGA4/2012 [EIA 0805]、CGA5/3216 [EIA 1206]、CGA6/3225 [EIA 1210]、CGA8/4532 [EIA 1812]、CGA9/5750 [EIA 2220]
■系列概要

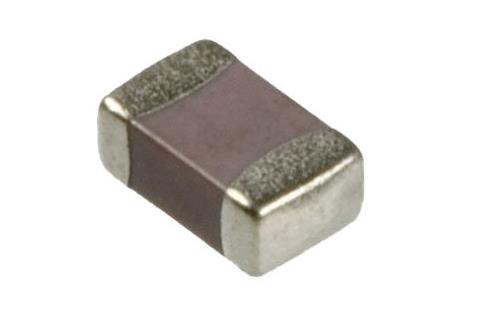

TDK积层陶瓷贴片电容器的车载等级CGA系列，是由诱电体以及内部电极相互积层的表面贴装 （SMD）产品。单片式结构保证优异的机械强度
和高可靠性。又因其简单的构造，跟其他种类电容相比具有更低的ESR、 ESL，频率特性良好。目前可以做到100µF的最大电容值，满足薄膜电
容和电解电容的容量领域。
■特点
• 单片式结构保证优异的机械强度和高可靠性
• 由于结构简单，ESR和ESL低于其他类型的电容器
• 低ESR带来的低自发热，可以耐更高的纹波电流
• 无极性
• 符合AEC-Q200车载标准
■应用
• ADAS、自动驾驶等在汽车应用中电子控制单元（ECU）电源线的平滑
和去耦
• 共振回路 (C0G)
• 要求高信赖性的装置
TDK车规电容CGA 系列
中耐压 （100 to 630V）
Type: CGA2/1005 [0402 inch]、CGA3/1608 [0603 inch]、CGA4/2012 [0805 inch]、
CGA5/3216 [1206 inch]、CGA6/3225 [1210 inch]、CGA8/4532 [1812 inch]、CGA9/5750 [2220 inch]
■系列概要
TDK叠层陶瓷贴片电容的车载级CGA系列中的中耐压产品，额定电压为100～630V，可应对电路中的较高压场景。其最大容量可达到15µF。
■特点
• 4种额定电压：100V、250V、450V、630V
• 使用温度范围：–55～+125°C
• 温度特性和偏压特性稳定的C0G品也可以对应。
• 符合AEC-Q200车载标准。
■应用
• 无线充电单元、DC-DC Converter、Inverter、OBC等
• 高电压电路中的去耦、平滑、缓冲、谐振回路等。
TDK车规电容CGA 系列
高耐压 （1,000V and over）
Type: CGA6/3225 [EIA 1210]、CGA7/4520 [EIA 1808]、CGA8/4532 [EIA 1812]、
CGA9/5750 [EIA 2220]
■系列概要
TDK叠层陶瓷贴片电容的车载等级高耐压CGA系列可应用在额定电压为1000V及1000V以上的高压回路中，该系列最大容值可做到33nF。
■特点
• 3种额定电压：1,000V, 2,000V, 3,000V
• 使用温度范围：–55～+125°C
• 拥有温度特性和DC偏压特性稳定的C0G品
• 符合AEC-Q200车载标准
■应用
• 高电压电路中的去耦、缓冲、谐振回路等
• 无线充电单元、DC-DC转换器、逆变器等
TDK车规电容CGA 系列
高温保证用
Type: CGA2/1005 [0402 inch]、CGA3/1608 [0603 inch]、CGA4/2012 [0805 inch]、
CGA5/3216 [1206 inch]、CGA6/3225 [1210 inch]、CGA8/4532 [1812 inch]、
CGA9/5750 [2220 inch]
■系列概要
TDK叠层陶瓷贴片电容的车载级高温保证用CGA系列，可以对应最高温度为150°C的高温使用环境。最大电容值可做到22µF。
■特点
• 使用温度范围：–55 to +150°C。
• 温度特性和偏压特性稳定的NP0品也可以对应。(NP0：0±30ppm/°C、
–55 to +150°C)
• 符合AEC-Q200车载标准。
■应用
• 发动机室
• 适用于高温环境下的IGBT、IC (SiC、GaN) 外围电路
• 用于高温环境下机械设备中的去耦、平滑、缓冲、谐振回路等应用场景中。
