0402|0603|0805|贴片电容封装尺寸介绍
12283 0 0 2022-07-20
贴片电容0402|0603|0805|封装尺寸介绍:

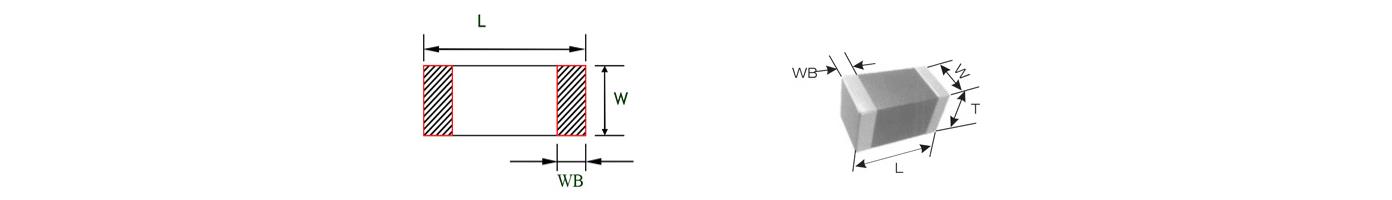

这张图片代表的是贴片电容的尺寸图,L代表长度，W代表宽度，T代表厚度。
贴片电容尺寸单位一般用公制跟英制表示，常用的习惯用英制表示尺寸。
0402：英制单位，代表的是电容的长和宽，0.04inch*0.02inch, 1inch=25.4mm
0.04inch*25.4mm=1.0mm,0.02inch*25.4mm=0.5mm,所以0402英制尺寸对应的公制尺寸是1005，10是代表长度，05代表的是宽度。0402尺寸的厚度一般只有一个，包装数量为10K,厚度是：0.5。
0603:也是英制尺寸，由长X宽组成，0.06inch*0.03inch，1inch=25.4mm
0.06inch*25.4mm=1.6mm,0.03inch*25.4mm=0.8mm,所以0603英制尺寸对应的公制尺寸是1608，16是代表长度，08代表的是宽度。0603尺寸的厚度一般只有一个，包装数量为4K,厚度是：0.8;
0805：代表的是英制的尺寸，由长X宽组成，0.08inch*0.05inch，1inch=25.4mm
0.08inch*25.4mm=2.0mm,0.05inch*25.4mm=1.2mm,所以0805英制尺寸对应的公制尺寸是2012，20是代表长度，12代表的是宽度。0805尺寸一般有两个厚度，根据包装数量来决定的，4KPCS的包装数量产品厚度是0.8mm,(3K)/2K包装数量的产品厚度是1.25mm;
| 封装尺寸 | 长度（L） | 宽度（W） | 端点（t） |
| 0201（英制） 0603（公制） | 0.024±0.001（英制） 0.60±0.03（公制） | 0.011 ± 0.001（英制） 0.30 ± 0.03（公制） | 0.006 ± 0.002（英制） 0.15 ± 0.05（公制） |
| 0402（英制） 1005（公制） | 0.040±0.004（英制） 1.00±0.10（公制） | 0.020 ± 0.004（英制） 0.50 ± 0.10（公制） | 0.010 ± 0.006（英制） 0.25 ± 0.15（公制） |
| 0603（英制） 1608（公制） | 0.063±0.006（英制） 1.60±0.15（公制） | 0.032 ± 0.006（英制） 0.81 ± 0.15（公制） | 0.014 ± 0.006（英制） 0.35 ± 0.15（公制） |
| 0805（英制） 2010（公制） | 0.079±0.008（英制） 2.01±0.20（公制） | 0.049 ± 0.008（英制） 1.25 ± 0.20（公制） | 0.020 ± 0.010（英制） 0.50 ± 0.25（公制） |
| 1206（英制） 3216（公制） | 0.126±0.008（英制） 3.20±0.20（公制） | 0.063 ± 0.008（英制） 1.60 ± 0.20（公制） | 0.020 ± 0.010（英制） 0.50 ± 0.25（公制） |
| 1210（英制） 3225（公制） | 0.126±0.008（英制） 3.20±0.20（公制） | 0.098 ± 0.008（英制） 2.50 ± 0.20（公制） | 0.020 ± 0.010（英制） 0.50 ± 0.25（公制） |
| 1812（英制） 4532（公制） | 0.177±0.012（英制） 4.50±0.30（公制） | 0.126 ± 0.008（英制） 3.20 ± 0.20（公制） | 0.024 ± 0.014（英制） 0.61 ± 0.36（公制） |
| 1825（英制） 4532（公制） | 0.177±0.012（英制） 4.50±0.30（公制） | 0.252 ± 0.016（英制） 6.40 ± 0.40（公制） | 0.024 ± 0.014（英制） 0.61 ± 0.36（公制） |
| 2225（英制） 5750（公制） | 0.225±0.010（英制） 5.72±0.25（公制） | 0.252 ± 0.016（英制） 6.40 ± 0.40（公制） | 0.025 ± 0.015（英制） 0.64 ± 0.39（公制） |
