风华高科贴片磁珠的型号命名方法
1558 0 0 2022-08-02
风华高科的贴片磁珠产品规格型号繁多，但是其型号命名方式均采用同一个标准,以风华高科贴片磁珠的型号命名方法加以说明：

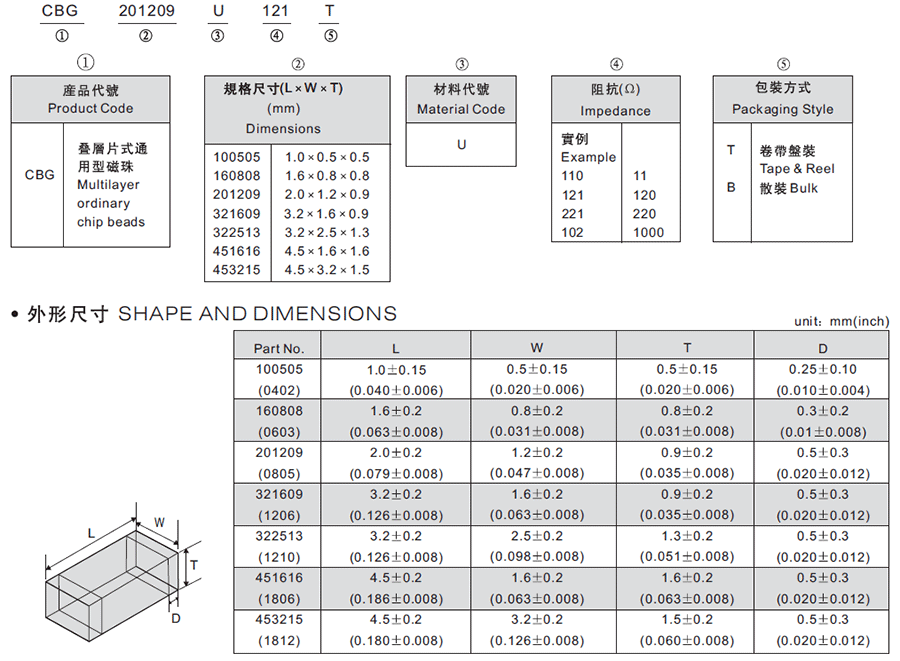

风华磁珠： CBG 201209 U 121 T
1、磁珠产品代号：CBG表示该磁珠属于-通用型磁珠 其他代号为： CBW：大电流型贴片磁珠；CBY：尖峰磁珠；CBH：低频高阻磁珠；CBM：超大电流磁珠；CBA：磁珠排。
2、磁珠封装尺寸：风华贴片磁珠的封装尺寸共有7个，分别是:100505(0402)，160808(0603)，201209(0805)、321609(1206)、322513(1210)，453215(1812)
3、材料代号：字母U表示陶瓷，字母A表示铁氧体
4、磁珠阻抗代号：单位是欧姆。磁珠阻抗采用三位数表示法，前两位是有效数字，后一位是零的个数。121表示120欧姆欧姆
1、磁珠产品代号：CBG表示该磁珠属于-通用型磁珠 其他代号为： CBW：大电流型贴片磁珠；CBY：尖峰磁珠；CBH：低频高阻磁珠；CBM：超大电流磁珠；CBA：磁珠排。
2、磁珠封装尺寸：风华贴片磁珠的封装尺寸共有7个，分别是:100505(0402)，160808(0603)，201209(0805)、321609(1206)、322513(1210)，453215(1812)
3、材料代号：字母U表示陶瓷，字母A表示铁氧体
4、磁珠阻抗代号：单位是欧姆。磁珠阻抗采用三位数表示法，前两位是有效数字，后一位是零的个数。121表示120欧姆欧姆
5、磁珠包装方式：T表示编带包装，有时候T会省略不写，默认均为编带包装。B表示散装。
