采购电容，电阻，电感的基本元器件知识
603 0 0 2022-08-06
一、电容
(f表示交流信号的频率，c表示电容容量)
识别方法：电容的识别方法与电阻的识别方法基本相同，也分直标法、色标法和数标法三种。电容的基本单位用法拉（f）表示，其它单位还有：毫法（mf）、微法（uf）、纳法（nf）、皮法（pf）。其中：1法拉=103毫法=106微法=109纳法=1012皮法
直标法：容量大的电容其容量值在电容上直接标明，如2200 uf/10v
字母表示法：152m=1500pf
数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10×102pf=1000pf
2、允许误差分三级，同于电阻器误差的表示方法。微调电容器和可变电容器标出了它的电容量的Z小值和Z大值，如7／270p
参数识别：电阻的单位为欧姆（ω），倍率单位有：千欧（kω），兆欧（mω）等。换算方法是：1兆欧（mω）=1000千欧（kω）=1000000欧
电阻的参数标注方法有3种，即直标法、色标法和数标法。
1、数标法主要用于贴片等小体积的电路，如：472 表示 47×100ω=即4.7k；103 表示10000ω（10后面加三个0）也就是10kω
2、色环标注法使用Z多，第一道色环表示阻值的Z大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零，第四道色环表示阻值的误差。
电感在电路中常用“l”加数字表示，如：l3表示编号为3的电感。
电感一般有直标法和色标法，色标法与电阻类似。电感的基本单位为：亨（h） 换算单位有：1h=103mh=106uh。

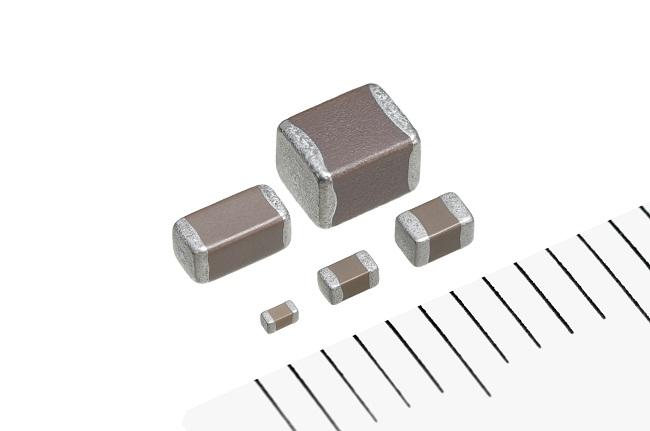

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容在电路中一般用“c”加数字表示，如c223表示编号为223的电容电容的特性主要是隔直流通交流。
电容器的主要参数也有两个，标称电容量和允许误差。1、标称电容量，指电容器上标注的电容量，电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗xc=1/2πf c(f表示交流信号的频率，c表示电容容量)
识别方法：电容的识别方法与电阻的识别方法基本相同，也分直标法、色标法和数标法三种。电容的基本单位用法拉（f）表示，其它单位还有：毫法（mf）、微法（uf）、纳法（nf）、皮法（pf）。其中：1法拉=103毫法=106微法=109纳法=1012皮法
直标法：容量大的电容其容量值在电容上直接标明，如2200 uf/10v
字母表示法：152m=1500pf
数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10×102pf=1000pf
2、允许误差分三级，同于电阻器误差的表示方法。微调电容器和可变电容器标出了它的电容量的Z小值和Z大值，如7／270p
二、电阻

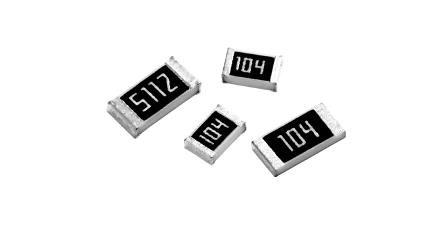

电阻器我们习惯称之为电阻，是电子设备中Z常应用的电子元件， 电阻在电路中用“r”加数字表示，如：r13表示编号为13的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。
电阻的参数标注方法有3种，即直标法、色标法和数标法。
1、数标法主要用于贴片等小体积的电路，如：472 表示 47×100ω=即4.7k；103 表示10000ω（10后面加三个0）也就是10kω
2、色环标注法使用Z多，第一道色环表示阻值的Z大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零，第四道色环表示阻值的误差。
三、电感
电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自电感电动势，自电感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。
电感一般有直标法和色标法，色标法与电阻类似。电感的基本单位为：亨（h） 换算单位有：1h=103mh=106uh。
除了这些电容，电阻，电感的基本元器件知识，采购人员还是具备多种业务能力，了解市场行情，发掘供货渠道。要将线下市场走访和线上交易平台结合起来，才能保证为企业采购到价平质优的正品元器件。
