贴片电阻选型,几个重要参数！
808 0 0 2022-08-26
贴片电阻选型,几个重要参数：电子产品开发人员经常使用SMD器件来开发新产品。近年来，维修人员也开始对大量采用SMT技术组装的电子产品进行维修。 贴片电阻的型号不统一，每个厂家都有规定，而且型号特别长(由十几个字母和数字组成)。如果在采购时能够正确呈现贴片电阻的各种参数和规格，那么就可以轻松采购(或订购)所需的电阻。
贴片电阻有5个参数：分别是尺寸、电阻、容差、温度系数和封装。
1、尺寸
贴片电阻一般有7种尺寸，用两种尺寸代号表示。尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码。前两位数和后两位数分别表示电阻的长度和宽度，单位为英寸。另一个是公制代码，也用4位数字表示，单位为毫米。不同尺寸的电阻器具有不同的额定功率。
2、阻力
标称电阻由系列决定。每个系列都以电阻的容差来划分(容差越小，阻值划分越多)，最常用的是E-24(电阻值的容差为± 5%)。

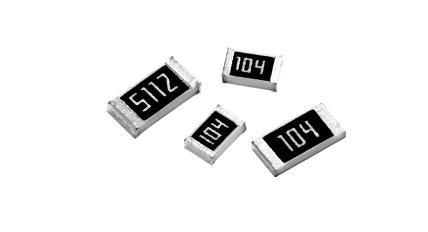

贴片电阻表面用三位数字表示阻值，其中第一位和第二位数字为有效数字，第三位数字表示数字后跟零。有小数点时，用“R”表示，有效位占一位。
3、容差
贴片电阻(碳膜电阻)的容差有4级，即F级，± 1%;G级，± 2%;J级，± 5%;K 水平，± 10%。
4、温度系数
贴片电阻的温度系数有两个等级，即w级，±;200ppm/℃;X级，±100ppm/℃。只有公差等级为 F 的电阻器为 x 级，而其他等级公差的电阻器一般为 w 级。
5、包装主要有散装和卷带两种。
贴片电阻的工作温度范围为-55-+125℃。最大工作电压与尺寸有关：0201最低，0402，0603为50V，0805为150V，其他尺寸为200V。
贴片电阻表面的数字是用来表示水平排列的电阻字符，规定用三位数字表示，其中前两位为有效数字，第三位为10的指数。例如：473表示 47 × 103 = 47 k Ω。如果电阻表面用来表示阻值的第二个字符是字母R，则表示小数点，如5R1表示阻值为5.1Ω。
