贴片电阻的封装与功率表
1839 0 0 2019-12-27

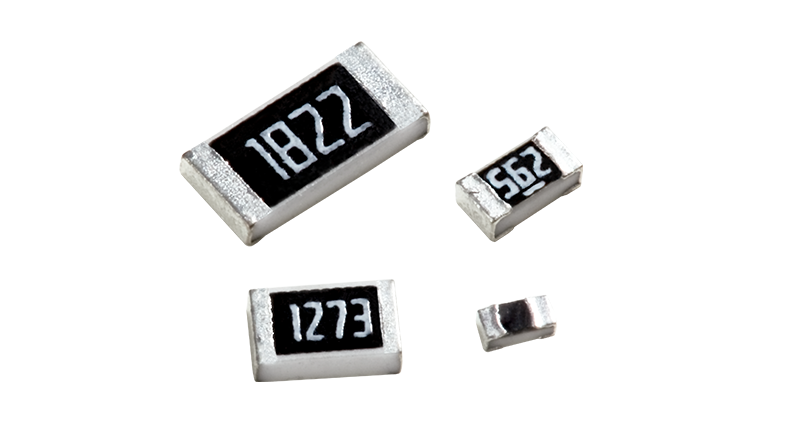

贴片电阻的封装与功率关系如下表：
封装 额定功率 70°C 最大工作电压(V) 英制(inch) 公制(mm) 常规功率系列 提升功率系列
0201 0603 1/20W / 25
0402 1005 1/16W / 50
0603 1608 1/16W 1/10W 50
0805 2012 1/10W 1/8W 150
1206 3216 1/8W 1/4W 200
1210 3225 1/4W 1/3W 200
1812 4832 1/2W / 200
2010 5025 1/2W 3/4W 200
2512 6432 1W / 200
贴片电阻封装尺寸表如下：
封装 L W H A B 01005 0.40±0.02 0.20±0.02 0.13±0.02 0.10±0.05 0.10±0.03 0201 0.60±0.03 0.30±0.03 0.23±0.03 0.10±0.05 0.15±0.05 0402 1.00±0.10 0.50±0.05 0.35±0.05 0.20±0.10 0.25±0.10 0603 1.60±0.10 0.80±0.10 0.45±0.10 0.30±0.20 0.30±0.20 0805 2.00±0.15 1.25±0.15 0.55±0.10 0.40±0.20 0.40±0.20 1206 3.10±0.15 1.55±0.15 0.55±0.10 0.45±0.20 0.45±0.20 1210 3.10±0.10 2.60±0.20 0.55±0.10 0.50±0.25 0.50±0.20 1812 4.50±0.20 3.20±0.20 0.55±0.20 0.50±0.20 0.50±0.20 2010 5.00±0.10 2.50±0.20 0.55±0.10 0.60±0.25 0.50±0.20 2512 6.35±0.10 3.20±0.20 0.55±0.10 0.60±0.25 0.50±0.20
贴片电阻的封装与功率知识希望对您有帮助，超翔电子专业代理销售贴片电阻，超翔有专业的技术团队，更多电子知识请关注超翔电子官网。
