一分钟快速-贴片电阻识别方法
1976 0 0 2020-03-13
贴片电阻就是金属粉和玻璃釉粉混合，采用丝网印刷法印在基板上制成的电阻器。最基本的电子元器件之一，在电路中被广泛应用，以符号“R或者Ω”表示。电阻众所周知，是一个大家所熟知的电子元器件，然而他是电路中必不可少的一个重要组成部分.

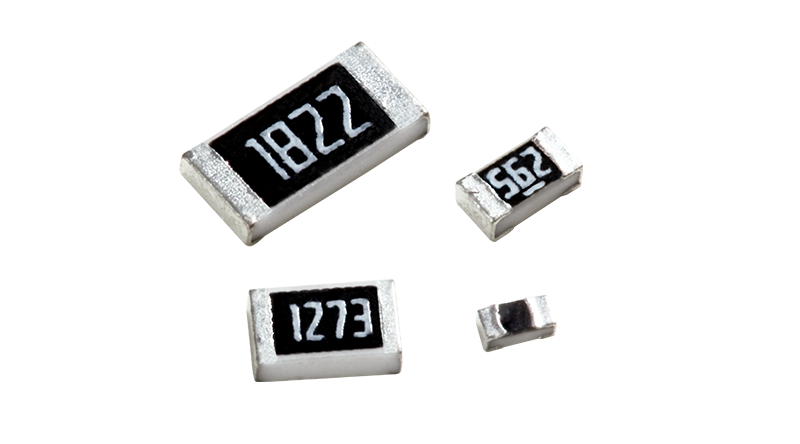

如上图这是贴片电阻，正面主要是中间黑色带电阻代码，方便识别贴片电阻大小，两头是锡面，银白色，方便焊接。
0603封装以上的可以通过表面的代码识别出贴片电阻的大小，0603以下的因为太小所以无法添加代码，借助万用表测量阻值。
贴片电阻封装尺寸表如下：封装 L W H A B 01005 0.40±0.02 0.20±0.02 0.13±0.02 0.10±0.05 0.10±0.03 0201 0.60±0.03 0.30±0.03 0.23±0.03 0.10±0.05 0.15±0.05 0402 1.00±0.10 0.50±0.05 0.35±0.05 0.20±0.10 0.25±0.10 0603 1.60±0.10 0.80±0.10 0.45±0.10 0.30±0.20 0.30±0.20 0805 2.00±0.15 1.25±0.15 0.55±0.10 0.40±0.20 0.40±0.20 1206 3.10±0.15 1.55±0.15 0.55±0.10 0.45±0.20 0.45±0.20 1210 3.10±0.10 2.60±0.20 0.55±0.10 0.50±0.25 0.50±0.20 1812 4.50±0.20 3.20±0.20 0.55±0.20 0.50±0.20 0.50±0.20 2010 5.00±0.10 2.50±0.20 0.55±0.10 0.60±0.25 0.50±0.20 2512 6.35±0.10 3.20±0.20 0.55±0.10 0.60±0.25 0.50±0.20
