贴片电容怎么看规格尺寸大小：

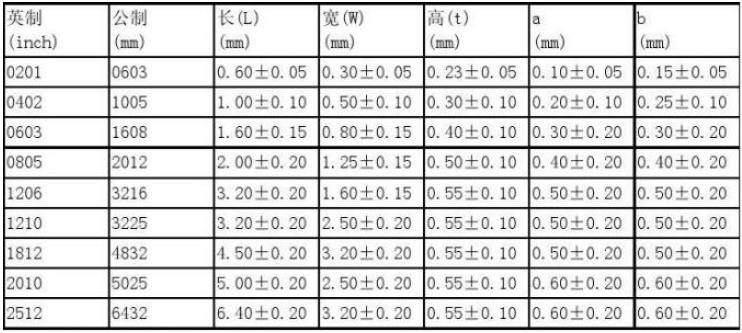

“贴片电容有两种尺寸表示方法,一种是以英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512尺寸，怎么看贴片规格封装大小。如下图

贴片电容怎么看容量大小：

贴片电容很多由于体积所限，不能标注其容量，所以一般都是在贴片生产时的整盘上有标注。如果是单个的贴片电容，要用电容测试仪测出它的容量。同一家生产的厂商，一般来说颜色深的容量比颜色浅的要大，棕灰》浅紫》灰白。

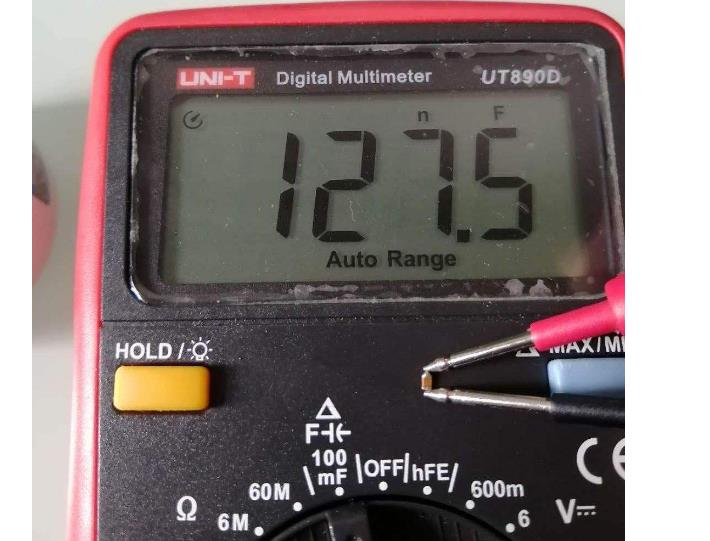

贴片电容用万用表测量方法：

一、黑表笔接COM，红笔接最右边上面;
二、将档位接在被测电容大小的档位;

三、将万用表表笔连接两端测试即可得知;

1、还把万用表调到欧姆档适当档位，档位选择的原则是：1微法的电容用了20K档，1－100微法电容用了2K档，大于100，微法的用了200档。

2、判断极性，先将把万用表调到100或1K欧姆档，假定一极为正极，就让黑表笔与它连接，红表笔和另一极连接，记下阻值，再然后把电容放电，即让两极接触，再然后换表笔测电阻，阻值大的一次黑表笔对接的就是电容的正极。

3、然后用万用表的红笔接电容的正极，黑笔接电容的负极，如果显示从0慢慢增加，最后显示溢出符号1则电容正常。

贴片电容型号识别大小：

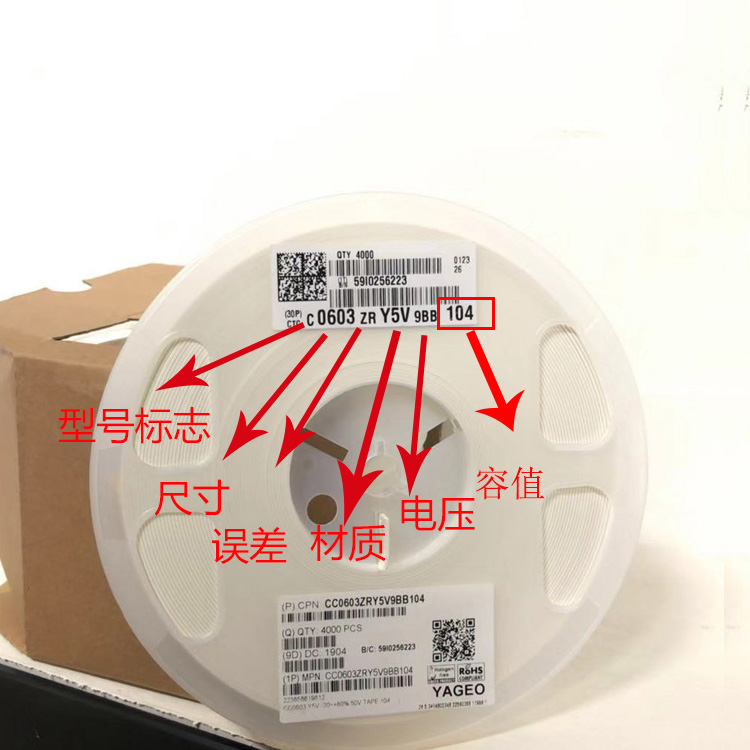

我们就以国巨为例，如图国巨电容：CC0603ZRY5V9BB104（更多品牌请联系超翔技术人员）

例如：CC0603ZRY5V9BB104

【CC】：表示型号标志，为国巨多层陶瓷贴片电容。国巨电容的系列还有CA表示排容，CH表示高频电容等。

【0603】：表示尺寸，长度为0.08英寸，宽度为0.05英寸。此外，常见的电容尺寸还有0201，0402，0603，0805,0508，1206，0612，1210，1808，1812等。

【Z】：表示误差值，电容容量的误差精度为±10%；另外A =±0.05PF，B=±0.1PF，C=±0.25PF，D=±0.5PF，F=±1%，G=±2%，J=±5%，K=±10%，M=±20%，Z=-20%~+80%。

【R】：表示包装方式，为7寸盘塑料带包装。R：7寸盘纸带包装；K = 7寸盘塑料带包装；P：13寸盘纸带包装；F：13寸盘塑料带包装。

【Y5V】：表示电容材质。此外，常用的电容材质还有X7R,NPO，X5R， Y5V，Z5U。

【9】：表示电压为9=50V。4=4V，5=6.3V，6=10V，7=16V，8=25V，0=100V，A=200V，B=500V，C=1KV， D=2KV， E=3KV等。（注意：100V是用数字0表示，不是字母O）

【B】：表示端头材料是镍电极。

【B】：表示制程。N=NPO；B=Class 2 MLCC。

【104】：表示容值，前面两个数字为有效数字，第三个数字表示有几个零。101=100PF，102=1000PF，103=10,000PF，104=100,000PF……以此类推。
