风华贴片电容编码规则
6509 0 0 2020-11-27

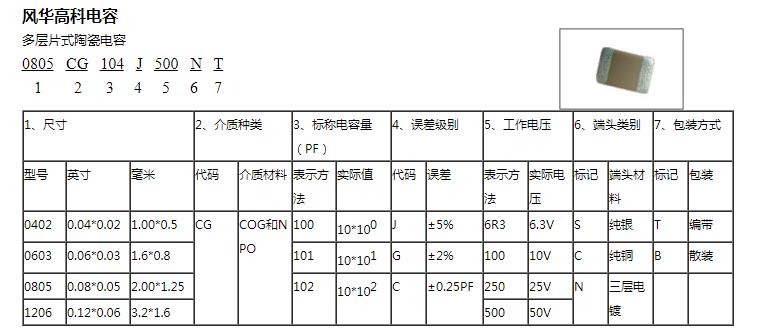

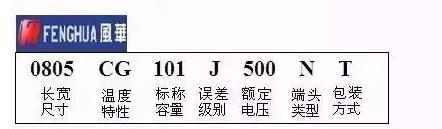

风华高科贴片电容命名规则:
1、风华电容封装尺寸：0201.0402.0603.0805.1206.1210.1808.2220.2225.3035
2、风华电容介质种类：常用CG(COG或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)
3、标称容量代号(单位：NF)： 104：标称阻值为100NF，标称容量采用E-24标准的三位数表示法或E-96标准四位数表示法，前两位是有效数字(E-96四位数表示法中，前三位是有效数字)，最后一位是有效数字后零的个数。
4、电容值误差精度代号： F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pf)、B(±0.10pf)、D(±0.50pf)
5、额定工作电压：三位数表示法，500表示50V;501表示500V，6R3表示6.3V。
6、端头电极种类：通用型贴片电容一般都是采用N(银或铜层/镍层/锡层三层电镀端头)，另外两种团头类型有 S(纯银端头)、C(纯铜端头)
