国巨贴片电阻命名规则
2646 0 0 2020-11-27
国巨电阻都是以R开头,前面2个字母表示电阻的系列名称。

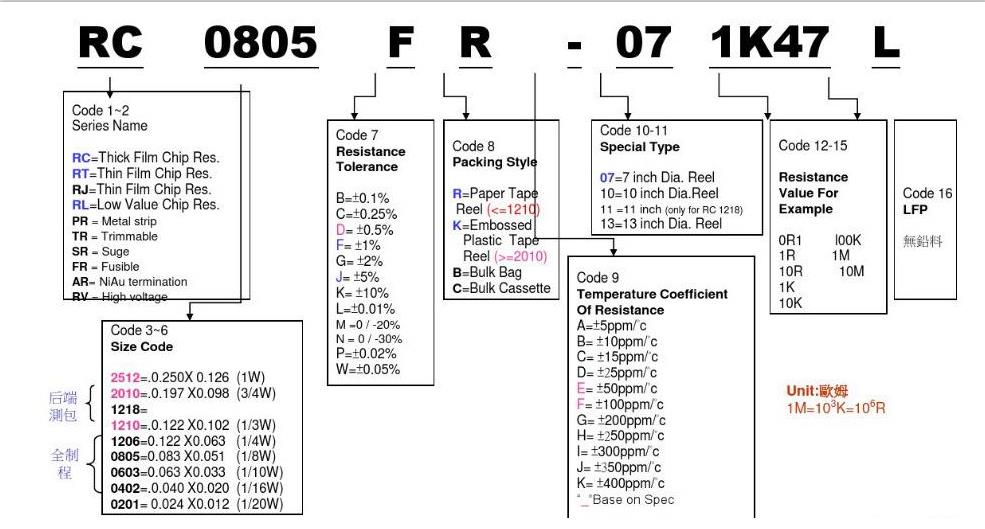

例如:国巨贴片电阻型号:0805 F R 07 1K47 L
RC表示一般厚膜电阻
0805是尺寸,常用尺寸有如0100,0201,0402,0603,0805,1206,1210,1218,2010,2512等等。
F是误差用字母表示那么它的误差就是1%, W=±0.05%,B=±0.1%,C=±0.25%,D=±0.5%,F=±1%,G=±2%,J=±5%,K=±10%,M=±20%。误差
R字母表示封装形式,如R表示纸带,K表示塑料编带。
07表示封装尺寸,07表示7寸盘;10表示10寸盘;13表示13寸盘。
1k47数值表示阻值,如0R表示0欧;1K=1000欧,1M=1000 000欧
L表示无铅
