多层片式陶瓷电容器MLCC

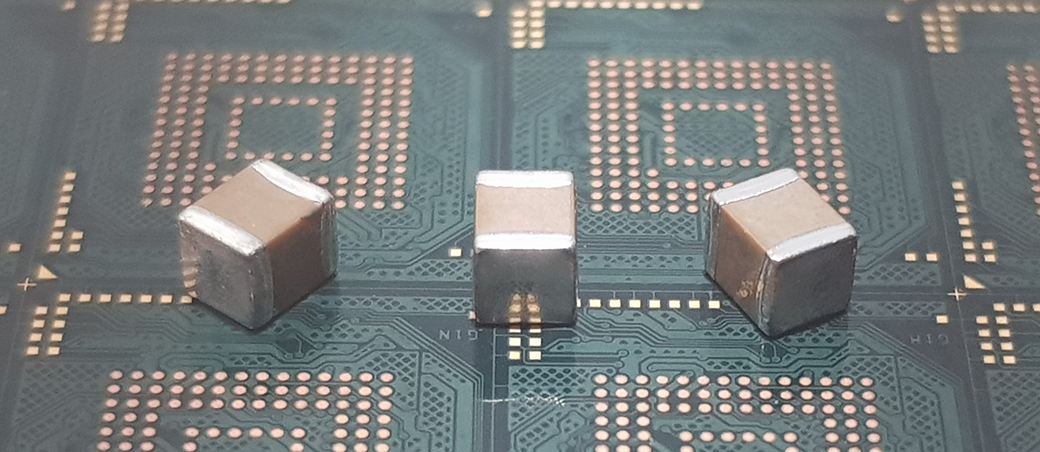

多层片式陶瓷电容器简称贴片电容、片容,日本及台湾地区常称为积层电容或叠层电容
英文 Multi-Layer Ceramic Capacitors,简称 MLCC
一、尺寸规格
贴片电阻尺寸有0201~2020约9个规格，有英制和公制两种标识方式，见下表：
| 英制 (inch) | 公制 (mm) | 长度(L) (mm) | 宽度(W) (mm) | 厚度(t) (mm) |
| 0201 | 0603 | 0.60±0.03 | 0.30±0.03 | 0.3±0.03 |
| 0402 | 1005 | 1.00±0.05 | 0.50±0.05 | 0.50±0.05 |
| 0603 | 1608 | 1.60±0.10 | 0.80±0.10 | 0.80±0.10 |
| 0805 | 2012 | 2.00±0.10 | 1.25±0.10 | 1.25±0.20 |
| 1206 | 3216 | 3.20±0.30 | 1.60±0.20 | 1.60±0.20 |
| 1210 | 3225 | 3.20±0.30 | 2.50±0.20 | 1.60±0.20 |
| 1808 | 4520 | 4.50±0.40 | 2.00±0.30 | 1.25±0.20 |
| 1812 | 4532 | 4.50±0.40 | 3.20±0.30 | 1.60±0.20 |
| 2020 | 5750 | 5.70±0.40 | 5.00±0.30 | 2.00±0.20 |
电压系列有：
4.0V、6.3V、10V、16V、25V、50V ；100V、200V、250V、500V、630V ；
1000V、1500V、2000V、2500V、3000V ；4000V
4.0V～50V，低压；100V～630V，中压；1000V～4000V，高压.
- 电气特性
陶瓷贴片电容器（MLCC）材质主要有NPO(COG),X5R,X7R,Y5V.
NPO(COG)工作温度为-55 to +125°C ，温度系数为(0±30)ppm/℃，容值范围为0.1pF to 0.1µF ，误差为Cap≤5pF：A (±0.05pF), B (±0.1pF), C (±0.25pF) 5pF
X7R工作温度为-55 to +125°C,温度特性为15%，容值范围为100pF to 47µF；误差为
K (±10%)
X5R工作温度为-55 to +85°C,温度特性为15%，容值范围为100pF to 220µF；误差为
K (±10%), M (±20%)
Y5V工作温度为-30 to +85°C,温度特性为+22/-82% ，容值范围为0.01µF to 100µF；误差为Z (-20/+80%)
四、电容内部结构

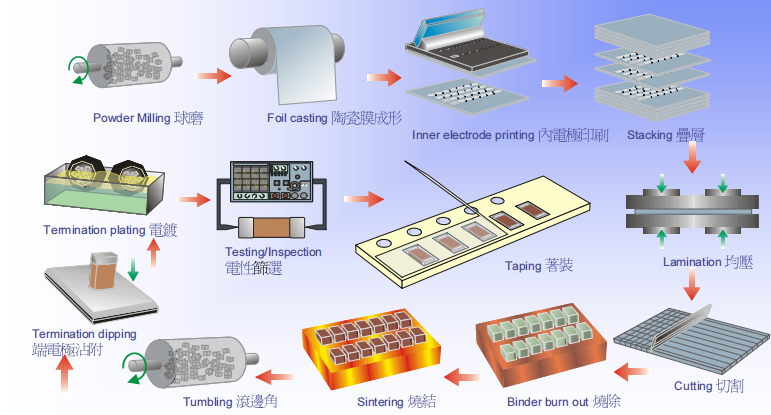

五、电容生产流程
