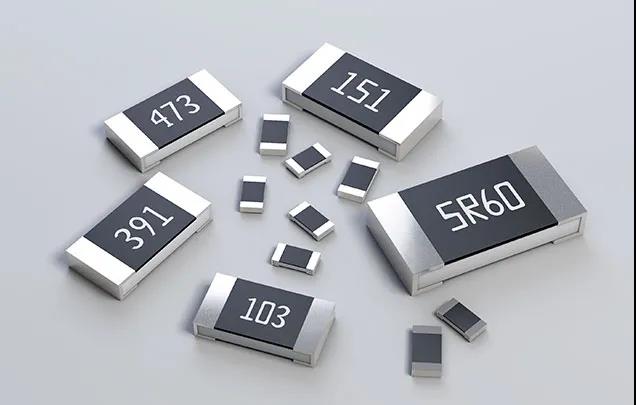

贴片式固定电阻器 又称片式固定电阻器，简称贴片电阻、晶片电阻。英文 Chip Fixed Resistor 简称 Chip Resistor，是电子电路中使用量最大，应用最广的元件。
一、尺寸规格
贴片电阻尺寸有0201~2512约9个规格，有英制和公制两种标识方式，见下表：
英制
(in)公制
(mm)长度(L)
(mm)宽度(W)
(mm)厚度(t)
(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10
二、电阻的电子特性
从设计性能上可分为常规、超低阻值、高压、高阻、精密和大功率等六种，见下表：
参数
分类阻值
ΩTCR
± ppm/℃功率
Watt电压
Volt精度 常规 1.0
~22M100
~3000603 1/10w
0805 1/8w
1206 1/4w
1210 1/3w
2010 3/4w
2512 1.0w≤200 ±5%
±1%超低阻 10m
~1000m500 ≤200 ±5%
±1%高压 10K
~15M200 200
~1000±5%
±1%精密 10~1M 50 ≤200 ±0.5%
±0.1%高阻 22M
~1.0G500
~ 2000≤200 ±5%
±10%大功率 0.1
~22M75
~ 5000603 1/5w
0805 1/4w
1206 1/2w
1210 1/2w
2010 1.0w
2512 2.0w≤200 ±5%
±1%

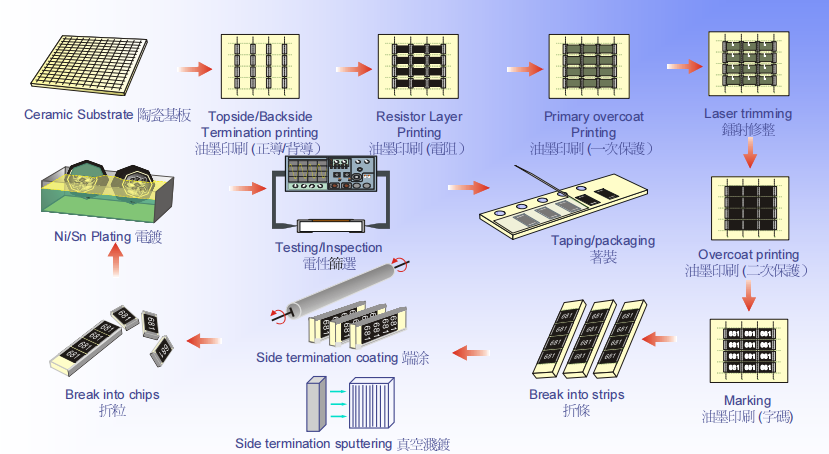

三、贴片电阻分类
从材料工艺角度分主要有两大类，两者区别见表一：
厚膜贴片电阻器 Thick Film Risister
薄膜贴片电阻器 Thin Film Risister
目前厚膜贴片电阻器生产量使用量占绝大部分。种类
对比项厚膜
贴片电阻器薄膜
贴片电阻器电阻体材料 氧化钌类 镍铬合金 电阻体厚度 >10um <1um 关键工艺 丝网印刷
高温烧结真空/磁控溅射 性
能
特
点常规阻值 1Ω~22MΩ 1Ω~ 2MΩ 常规精度 ±5%、±1% ±0.1%、±0.01% TCR （±50~±500）
ppm/℃（±5~±25）
ppm/℃功率 较大 较小 成本 低 高 适用范围 无特别要求的广泛场合 高精度、高稳定要求，如仪器表，医疗器械等
四、电阻内部结构
